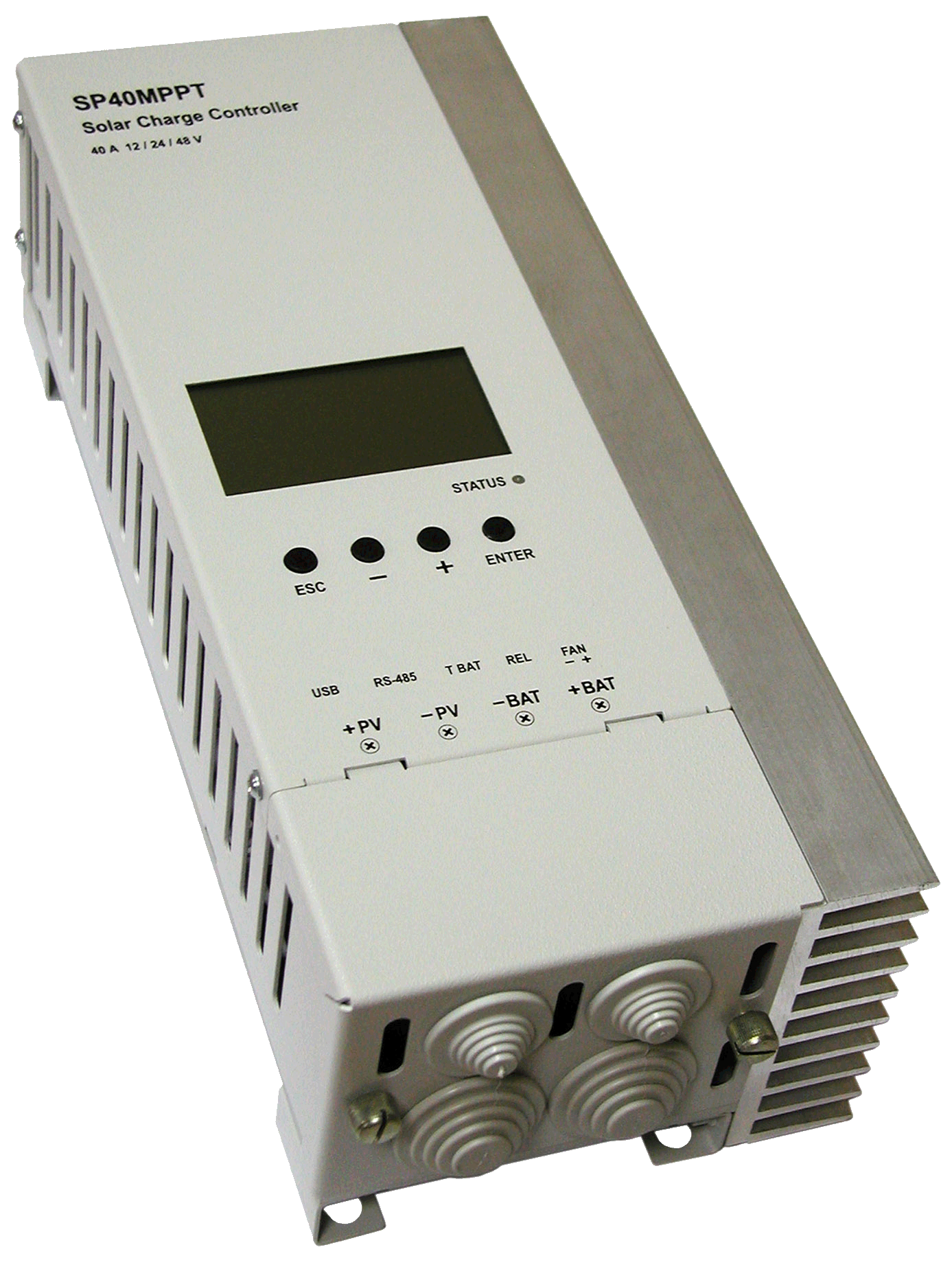

SP40MPPT;
Опис: Контролер заряду SP40MPPT призначений для заряджання акумуляторів від сонячних панелей. Працюючи контролер вибирає такий режим роботи сонячних панелей, у якому від панелей відбирається максимально можлива, за даної освітленості, потужність. Контролер також забезпечує оптимальний заряд акумуляторів. Ціна: 11632.5 грн. Кількість на складі: уточнюйте у менеджера |
 | Посібник з експлуатації |
| Прошивка версія 1.03 |
| Прошивка версія 1.07 |
| Контролер заряду SP40MPPT використовує технологію пошуку точки максимальної ефективності ("Maximum Power Point Tracking"), яка дозволяє в кожний конкретний момент часу підтримувати заряд на піковій потужності сонячних панелей. Це дає помітне підвищення показників генерації в порівнянні зі звичайними контролерами за тих самих погодних умов. При цьому пристрій однаково ефективно заряджає 12, 24, 48 вольтові батареї; важливо лише, щоб напруга сонячних панелей перевищувала напругу на акумуляторах у діапазоні робочих освітленостей.
У SP40MPPT також оптимізовано процес заряду акумуляторних батарей, що позитивно позначається на збільшенні їх терміну служби. УМОВИ ЕКСПЛУАТАЦІЇ
1. температура навколишнього повітря – від + 15 до + 45 º С, без роси; 2. відносна вологість навколишнього повітря - 80%, без конденсації вологи; 3. висота над рівнем моря - до 2000 м; 4. місце установки – у закритих приміщеннях, за відсутності безпосереднього впливу атмосферних опадів; 5. навколишнє середовище не вибухонебезпечне, що не містить агресивних газів і пар у концентраціях, що руйнують метал та ізоляцію; 6. робоче положення - вертикальне. ОСОБЛИВОСТІ ПРИСТРОЮ
1. відбір максимальної потужності від сонячних панелей; 2. струм заряду - до 40 А; 3. вхідна напруга від сонячних панелей – до 145 В; 4. акумулятори: натрій-іонні (Na-ion), літій-залізо-фосфатні (LiFePO4), літій-іонні (Li-Ion), літій-полімерні (Li-polymer), нікель-кадмієві (Ni-Cd), нікель-метал-гідридні (Ni-MH), свинцево-кислотні (LEAD ACID); 5. тристадійний заряд акумуляторів із температурною компенсацією напруги заряду; 6. інтерфейси USB, RS-485 (протокол Modbus); 7. можливість оновлювати внутрішнє програмне забезпечення через USB, RS-485; 8. наявність графічного індикатора та клавіатури, що дозволяють легко налаштовувати пристрій та контролювати його роботу; 9. індикація параметрів системи, відображення графіків виробітку енергії, підрахунок виробленої сонячними панелями енергії; 10. індикація сумарної ефективності роботи сонячних панелей протягом дня; 11. збереження в енергонезалежній пам`яті ресурсних даних та журналу подій; 12. можливість задіяти вентилятор для охолодження пристрою, у разі експлуатації при високих температурах навколишнього середовища; 13. реле для видачі сигналу – ознаки зарядженості акумуляторної батареї. Контролер має такі системи захисту:
1. від струмового навантаження на вході сонячних панелей (40 А); 2. від зниженої температури навколишнього середовища (робоча температура не повинна бути нижчою від -15º C); 3. від перегріву радіатора (допустима температура до +80 º C); 4. від перегріву акумуляторів (тільки при підключенні датчика температури, допустима температура до +55º C). |
Технічні характеристики
| Максимальна вхідна напруга | 145 В |
| Максимальний струм заряду | 40 А |
| Номінальна напруга акумуляторів у системі | 12 В, 24 В, 48 В |
| Робочий діапазон напруги на акумуляторах. | 9 В – 70 В |
| Тип акумуляторів | LiFePO4, Li-Ion, Li-polymer, Ni-Cd, Ni-MH, LEAD ACID |
| Датчик температури акумуляторів | Є |
| Алгоритм заряду акумуляторів | Тристадійний |
| ККД *1 | 94% |
|
Струм від акумуляторів в активному режимі при напрузі (з підсвічуванням дисплея/ без підсвічування / в режимі сну *2): |
13.5 В - 70 / 50 / 24 мА 27 В - 35 / 25 / 14 мА 54 В - 22 / 16 / 11 мА |
| Робочий діапазон температур навколишнього середовища | От -15ºC до +45ºC |
| Максимальна вологість повітря | 80% |
| Максимальна висота над рівнем моря *3 | 2000 м |
| Місце встановлення пристрою | В приміщенні |
| Положення пристрою під час експлуатації | Вертикальне |
| Габаритні розміри (ширина* глибина* висота) | 136 * 97 * 338 мм |
| Маса | 3,4 кг |
| Примітки до таблиці |
1 - при потужності 1,5 кВт, вхідній напрузі 130 В, вихідній 54 В; 2 - в режим сну пристрій переходить при зменшенні напруги на сонячних панелях нижче напруги акумуляторів; 3 - допустима експлуатація і при великих висотах |
